關于旋噴樁設計施工工藝參數的探討

Ⅰ、問題的提出

高壓旋噴樁因施工地層適應性較強而作為基坑止水帷幕得到較多地應用。目前常規的旋噴樁施工分為單管旋噴樁、二重管旋噴樁和三重管旋噴樁。設計施工中存在的問題：

（1）三種旋噴樁主要的區別在于施工中噴嘴的數量和噴射介質不同，各種旋噴樁的噴射介質壓力（水泥漿壓力、水壓力和氣體壓力）容易混淆甚至誤用；

（2）三種旋噴樁的其它設計施工工藝參數（水灰比、提升速度、水泥用量等）也存在差異，應加以總結對比，防止混淆或誤用。

Ⅱ、針對上述問題的文獻查閱

（1）噴射介質壓力：

《建筑地基處理技術規范（JGJ79-2012）》中明確：“單管法及雙管法的高壓水泥漿和三管法高壓水的壓力應大于20MPa，氣流壓力應大于0.7MPa”。

《深圳市基坑支護工程技術規范（SJG05-2011）》中明確：“高壓噴射注漿單管及二重管法的高壓水泥漿液應大于20Mpa；三重管法高壓水射流的壓力應大于25Mpa，低壓水泥漿液流量的壓力宜大于1.0Mpa，氣流壓力宜取0.7Mpa”。

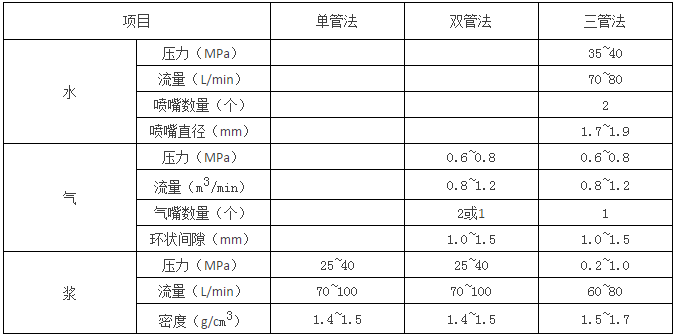

《水電水利工程高壓噴射灌漿技術規范（DL/T5200-2004）》中如下表所示：

（2）漿液水灰比：

《建筑地基處理技術規范（JGJ79-2012）》中明確：“水泥漿液的水灰比應按工程要求確定，水灰比宜取0.8~1.2”。

《深圳市基坑支護工程技術規范（SJG05-2011）》中明確：“水泥漿液的水灰比可取1.0-1.5，三重管法宜取1.0”。

《水電水利工程高壓噴射灌漿技術規范（DL/T5200-2004）》中明確：“高噴灌漿漿液的水灰比可為1.5:1.0-0.6:1.0”。

（3）提升速度：

《建筑地基處理技術規范（JGJ79-2012）》中明確：“提升速度可取0.1-0.2m/min”。

《深圳市基坑支護工程技術規范（SJG05-2011）》中明確：“提升速度可取0.1-0.25m/min”。

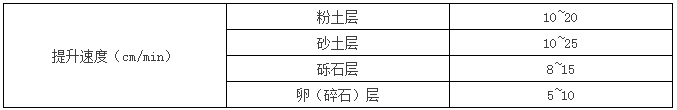

《水電水利工程高壓噴射灌漿技術規范（DL/T5200-2004）》中如下表所列：

（4）旋噴樁單位米的水泥用量

暫沒搜集到權威的關于旋噴樁水泥用量（或水泥參量）的說明。定額中不區分旋噴樁的直徑，深圳規范中不同深度的旋噴樁水泥消耗量略有不同，關于旋噴樁的水泥用量：

廣東省2010定額中的水泥用量（P.C32.5）：?jiǎn)喂?50kg/m，雙管300kg/m，三管455kg/m。

深圳市定額中的水泥用量(P.C42.5)：?jiǎn)喂?50kg/m—170kg/m，雙管180kg/m—200kg/m，三管420kg/m—500kg/m。

Ⅲ、概述總結

（1）常規情況下，旋噴樁的噴射介質壓力取值：單管旋噴樁漿壓力不小于20Mpa；雙管旋噴樁水泥漿壓力不小于20Mpa，氣壓宜取0.7Mpa；三管旋噴樁高壓水射流壓力應大于25Mpa，水泥漿壓力不小于1.0Mpa。

（2）高壓旋噴樁水泥漿水灰比取1:1；

（3）綜合考慮功效工期和施工質量，旋噴樁提升速度宜限制為0.1-0.25m/min；

（4）廣東省2010定額中的水泥用量（P.C32.5）：?jiǎn)喂?50kg/m，雙管300kg/m，三管455kg/m；

深圳市定額中的水泥用量(P.C42.5)：?jiǎn)喂?50kg/m—170kg/m，雙管180kg/m—200kg/m，三管420kg/m—500kg/m。
